螺旋扁管
螺旋扁管(Twisted tube)是瑞典Alards公司首先提出、美国Koch Heat Transfer Company, LP公司经过改进的一种强化换热管。
1.螺旋扁管结构及制造
螺旋扁管结构特点是管子换热段的任一截面均为椭圆,当组装成换热器时可以是混合管束(即螺旋扁管与光滑管混合使用),也可以是纯螺旋扁管束。
其制造过程由“压偏”和“扭曲”两个成形过程完成,管子截面类似椭圆,椭圆的长短轴比根据换热管管程和壳程的流速设计确定,当管程流量较低时,可增大长短轴之比,减少流通截面以提高流速。
2.螺旋扁管强化传热原理
螺旋扁管独特的结构能使管程和壳程流体同时处于螺旋运动,促湍流程度增强。螺旋扁管换热器比普通换热器的总传热系数高40%,而压力降几乎相等。
3.螺旋扁管换热优点
1 | 压降小 | 无折流板,壳程压降小 |
2 | 传热效率高 | 提高湍流强度,使壳程流体速度和方向周期性改变,加强纵向混合 |
3 | 不易结垢 | 壳体中无盲区 |

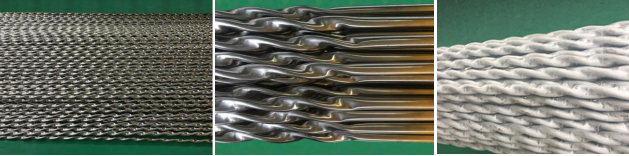

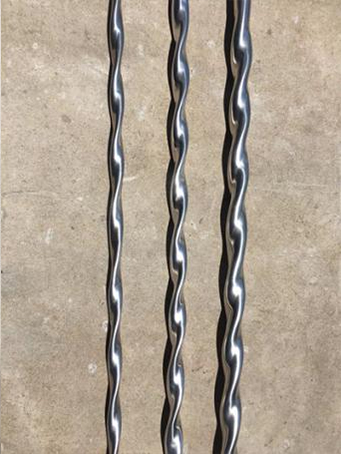

不锈钢螺旋扁管 |

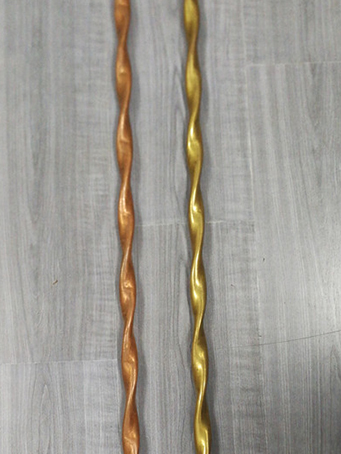

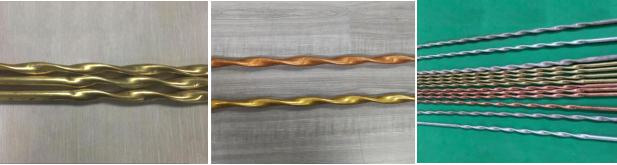

黄铜、紫铜螺旋扁管 |

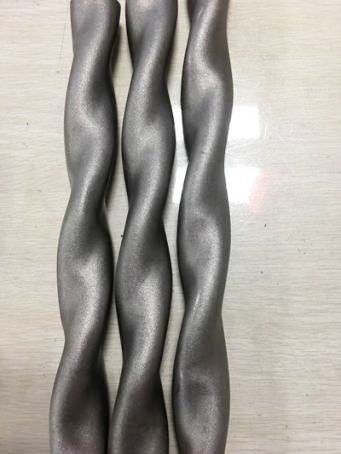

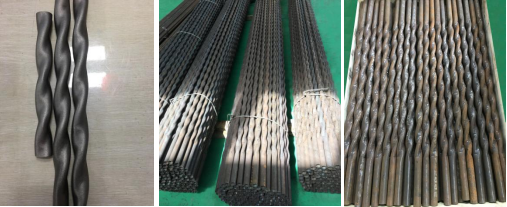

碳钢螺旋扁管 |
制造螺旋扁管换热管的无缝钢管应采用整根管子,不允许拼接。常用钢管的材料见表。
表 管材
类型 | 牌号 | 执行标准 | 供货状态 |
碳素钢 | 10、20 | GB/T 9948-2006 GB/T 6479-2000 GB/T 8163-2000 |
退火状态 |
镍材 | |||
钛材 | |||
铜合金 | |||
奥氏体不锈钢 | 0Cr18Ni9 | GB/T 13296-2002 GB/T 14976-2002 |
酸洗钝化 |
00Cr19Ni10 | |||
0Cr18Ni10Ti | |||
0Cr17Ni12Mo2 | |||
00Cr17Ni14Mo2 |
4.螺旋扁管尺寸参数
图 螺旋扁管基本尺寸参数图 |
表 螺旋扁管基本参数
规格 | 导程St (mm) | 长轴a (mm) | 短轴b (mm) | 光管长度L1 (mm) |
Φ8 | 200 | Arbitrary length | ||
Φ16 | 200 | Arbitrary length | ||
Φ19 | 200 | 23.0 | 13.0 | Arbitrary length |
Φ25 | 200 | 30.5 | 15.5 | Arbitrary length |
Φ32 | 200 | 37.0 | 22.5 | Arbitrary length |
Φ38 | 200 | Arbitrary length |
注:上表为标准型螺旋扁管基本参数,若有特殊要求,可按需要的导程及长轴值制造螺旋扁管。
5.螺旋扁管应用场合
螺旋扁管换热器近些年来得到进一步的完善与发展,它比其它种类的换热器更可靠、更有效,几乎所有规定使用管壳式换热器的系统都可以使用。自1984年以来,全世界制造和销售了几千台螺旋扁管换热器,可以用于气-气,液-液,液-气换热过程,遍及化学、石油、食品、造纸、电力、冶金、矿业和城区供暖等多个行业。
